Друзья, нарыл в сети такую интересную штукенцию, как усилитель блока цилиндров. Изначально встретил ее на ВАЗ, но тазики меня не особо интересуют, поэтому начал копать глубже и нашел на моторы Honda для серий D, B, H, K. Ну я надеюсь, все догадались, что если и покупать, то надо искать под свою серию мотора.
Усилитель блока цилиндров Block Guard  - BLX-BXPT-102.jpg
Усилитель блока цилиндров Block Guard - BLX-BXPT-102.jpg (26.27 КБ) 9039 просмотров
Короче, полез на ебее, за 10к можно притащить эту чудо железяку. Вот только по брендам надо почитать, чью продукцию лучше ставить. А то воткнешь откровенный кЕтай себе в мотор и блок разлетится к чертям *Skill*

В чем собственно вопрос, подскажите пожалуйста, имеет ли смысл ставить его на атмосферный мотор ? Везде пишут, что это для турбо. Но разве для турбо не лучше поставить гильзы в блок ? Или этот усилитель блока справляется со своей функцией полностью ? Усилитель блока цилиндров тупо укладывается в соответствующие пазы или надо еще искать толкового токаря, чтобы расточил блок ?

В общем, поднимаю очередную тему про тюнячку и хотелось бы разобраться в вопросе *Smiling*

P.S. Я никого не призываю турбовать Хонды, просто интересно, как все это работает и какой эффект привносит в блок цилиндров. Обсуждаем и вангуем *Happy*
EK3 - продан

Я не умничаю, я просто высказывают свое мнение.
!!! Перед заливкой фотографий на форум, пережми их без потери качества в TinyPNG
Аватара пользователя
Alex
Администратор
Сообщения: 3169
В клубе с: 24 фев 2011
Откуда: Москва

Тема про усиление блока конечно интересная, но, чтобы ответить на этот вопрос развернуто, надо изначально понимать зачем это делать и что ты хочешь получить в итоге *Smiling*

Чубака

писал(а):
В чем собственно вопрос, подскажите пожалуйста, имеет ли смысл ставить его на атмосферный мотор ?
Да, смысл есть, если поднимаешь степень сжатия хорошенько. Вот же мы с тобой уже обсуждали на форуме: установка гильзы в блок цилиндров на атмосферном моторе

Как диванный эксперт, я знаю 3 способа, как усилить блок цилиндров:
1. Гильзовка блока цилиндров. Пожалуй это самое правильное решение, но и дорогостоящее, т.к. перед тем, как запрессовать гильзы в блок цилиндров, его необходимо расточить для сохранения диаметра поршня. Сами гильзы стоят не дешево, особенно при нынешнем курсе + придется еще найти толкового мастера, который проточит блок и грамотно туда вставит гильзы. Но их основной плюс заключается в том, что они по материалу куда прочнее, чем блок (чугун как правило) и надежно удерживают цилиндр, не давая ему смещаться на протяжении всего его хода.

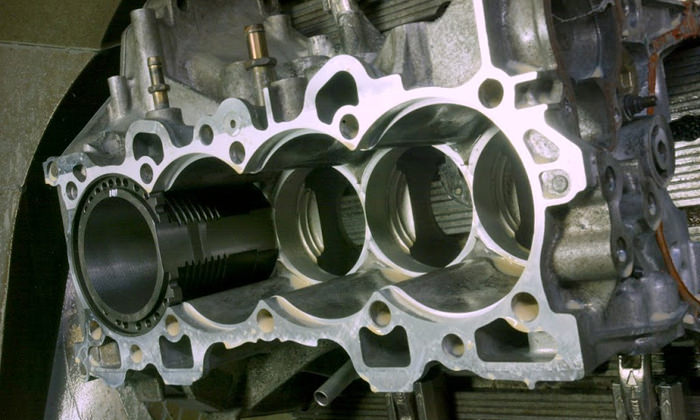

Усилитель блока цилиндров Block Guard  - Darton-Sleeves.jpg
Усилитель блока цилиндров Block Guard - Darton-Sleeves.jpg (67.04 КБ) 9021 просмотр
2. Усиление блока цилиндров штифтами (стержнями). Наверное, все же его можно назвать колхозным, но он имеет место быть в природе. По сравнению с гильзами - более бюджетный вариант, но тоже стоит прилично, т.к. для установки стержней надо точить блок + это должен делать грамотный фрезеровщик, чтобы не дай Бог не задеть какой-нибудь канал и правильно рассчитать посадочные места штифтов для распределения нагрузки на блок. Штифты устанавливаются между стенкой блока и цилиндром, тем самым снимая часть нагрузки со стенок цилиндра.

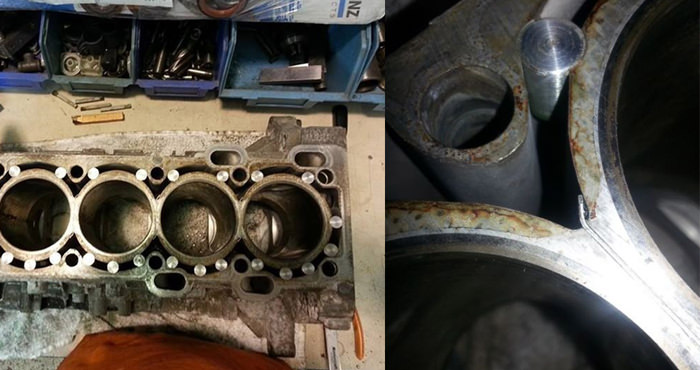

Усилитель блока цилиндров Block Guard  - stud.jpg
